Датчик давления метран 75

Датчик давления Метран-75

Интеллектуальные датчики давления серии Метран-75 предназначены для непрерывного преобразования давления в аналоговый выходной сигнал постоянного тока (4-20 мА) и/или в цифровой выходной сигнал в стандарте протокола НАRT.

Датчики предназначены для измерения давления рабочих сред: жидкости, пара, газа. Датчики соответствуют требованиям технического регламента ТР ТС 020/2011. Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях.

Взрывозащищенные датчики имеют исполнения: взрывозащищенное «взрывонепроницаемая оболочка» (Exd), взрывозащищенное «искробезопасная электрическая цепь» (Exia) и взрывозащищенное комбинированное «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exd и Exia).

Датчики состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).

Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образуюпщйся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.

Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и/или измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (для визуализации результатов), а также на устройство, формирующее стандартный аналоговый и цифровой выходной сигнал.

Датчики имеют модели: 75А — датчик абсолютного давления и 75G — датчик избыточного давления.

В датчиках модели 75А полость над чувствительным элементом вакуумирована и герметизирована.

Метран 75 новый экономичный датчик давления

Компания «Emerson Process Management» выпустила новую серию экономичных интелллектуальных датчиков давления Метран-75.

Интеллектуальные датчики давления серии Метран-75 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал по протоколу HART следующих измеряемых величин: избыточного, абсолютного давлений, давления-разрежения и могут применяться в различных отраслях промышленности.

Новые датчики серии Метран-75 сохраняют преимущества малогабаритных датчиков давления:

  • компактную конструкцию,
  • малую массу,
  • невысокую стоимость,

и обладают расширенными функциональными возможностями и лучшими техническими характеристиками, по сравнению с датчиками серии Метран-55 (см.табл.). Интеллектуальная электроника датчиков давления серии Метран-75 позволяет непрерывно диагностировать его работоспособность в процессе измерений.

Читать еще:  Давление на мазе

Интеллектуальные датчики давления серии Метран-75 содержат следющие модели:

  • датчики измерения давления (Метран-75G);
  • датчики измерения абсолютного давления (Метран-75A);
  • датчики измерения давления-разрежения (Метран-75G).

Конструктивно предусмотрена возможность управлениеяпараметрами датчика:

  • с помощью HART-коммуникатора
  • удаленно с помощью HART-модема и компьютера с установленным программным обеспечением «HART-Master» или «AMS Device Manager»,
  • либо другим программным средством АСУТП.

К дополнительным преимцщества датчиков давления новой серии Метран75 можно отнести: усовершенствованный дизайн, компактню конструкция, малую масс (1,12 кг без индикатора). встроенный ЖКИ, высокую перегрузочню способность, фнкцию самодиагностики.

Функциональные возможности:

  • Измеряемые среды: жидкости, пар, газ, газовые смеси;
  • Верхний предел измерений датчиков: минимальный 10,5 кПа, максимальный 25 МПа;
  • Выходные сигналы: 4-20 мА с HART-протоколом;
  • Основная приведенная погрешность: ±0,5%, опция ±0,2%, опция ±0,1%;
  • Диапазон температур окружающей среды от -40 до +85°С; от -51 до +85°С (опция);
  • Перенастройка диапазонов измерений до 20:1;
  • Нестабильность нулевого значения 0,1% / 1 год;
  • Взрывозащищенное исполнение вида «искробезопасная цепь» и «взрывонепроницаемая оболочка»;
  • Гарантийный срок эксплуатации — 3 года;
  • Межповерочный интервал — 5 лет (базовое исполнение) / 3 года (опции PA, PB);
  • Внесены в Госреестр средств измерений под №48186-11, сертификат №44364, ТУ 4212-023-51453097-2010

Таблица – Сравнение основных характеристик датчиков Метран-55 и Метран-75

Интеллектуальные датчики давления серии Метран-75 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал по протоколу HART входных измеряемых величин:

  • избыточного давления (Метран-75G);
  • абсолютного давления (Метран-75A);
  • давления-разрежения (Метран-75G).

Предусмотрено управление параметрами датчика:

  • с помощью HART-коммуникатора;
  • удаленно с помощью HART-модема и компьютера с установленным программным обеспечением «HART-Master» или «AMS Device Manager», либо другим программным средством АСУТП.

Улучшенный дизайн, компактная конструкция, малая масса (1,12 кг без индикатора). ЖКИ. Высокая перегрузочная способность. Непрерывная самодиагностика.

  • Измеряемые среды: жидкости, пар, газ, газовые смеси;
  • Верхний предел измерений датчиков: минимальный 10,5 кПа, максимальный 25 МПа;
  • Выходные сигналы: 4-20 мА с HART-протоколом;
  • Основная приведенная погрешность: ±0,5%, опция ±0,2%, опция ±0,1%;
  • Диапазон температур окружающей среды от -40 до +85°С; от -51 до +85°С (опция);
  • Перенастройка диапазонов измерений до 20:1;
  • Нестабильность нулевого значения 0,1% / 1 год;
  • Взрывозащищенное исполнение вида «искробезопасная цепь» и «взрывонепроницаемая оболочка»;
  • Гарантийный срок эксплуатации — 3 года;
  • Межповерочный интервал — 5 лет (базовое исполнение) / 3 года (опции PA, PB);
  • Внесены в Госреестр средств измерений под №48186-11, сертификат №44364, ТУ 4212-023-51453097-2010.
Читать еще:  Гипертензия зубов что это

Рисунок 8 Метран-75

Данные датчики интеллектуальной серии предназначены для постоянного преобразования в цифровой или унифицированный токовый сигнал давления-разрежения, а также избыточного, абсолютного давления. К достоинствам датчика Метран-75 можно отнести непрерывную самодиагностику, компактную конструкцию, небольшой вес, наличие взрывозащищённых исполнений. Применяется в большинстве отраслей. Работает с жидкостями, газами и газовыми смесями, паром и воздухом. Верхний предел измерений составляет 25000кПа, приведенная погрешность не превышает 0,5%

Датчик Метран-75 состоит из сенсорного модуля и электронного преобразователя. Сенсорный модуль состоит из измерительной платы и платы аналого-цифрового преобразователя.

Принцип действия: Давление подается в измерительную камеру, преобразуется в деформацию чувствительного преобразователь и изменение электрического сигнала.

Монтаж датчика: Рекомендуется применять для монтажа кабели

контрольные с резиновой изоляцией, кабели для сигнализации и блокировки с полиэтиленовой изоляцией. Допускается применение

других кабелей с сечением жилы не более 1,5 мм2. Допускается

и совместная прокладка в одном кабеле цепей питания датчика

и выходного сигнала с использованием изолированных жил с

сопротивлением изоляции не менее 50 МОм. Экранировка

цепей выходного сигнала от цепей питания не требуется. При

прокладке линии связи вблизи электроустановок мощностью

более 0,5 кВт рекомендуется применение экранированного

кабеля с изолирующей оболочкой.

Подключение и структура датчика:

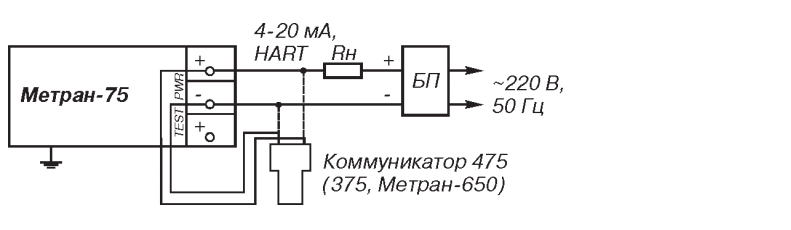

Рисунок 9 Подключение Метран-75

Рисунок 10 Конструкция Метран-75

1- пластина из кремния

93.79.221.197 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)

очень нужно

Под заказ от 14 дней

Цена: опросный лист
При заказе необходимо указать:
— конечного заказчика
— место установки
(требование производителя)

Датчики давления Метран-75
ПРИБОРЫ ВРЕМЕННО НЕ ПОСТАВЛЯЮТСЯ, ОБРАЩАЙТЕСЬ К ПРОИЗВОДИТЕЛЮ!

Датчики давления Метран-75
ПРИБОРЫ ВРЕМЕННО НЕ ПОСТАВЛЯЮТСЯ, ОБРАЩАЙТЕСЬ К ПРОИЗВОДИТЕЛЮ!

Интеллектуальные датчики давления серии Метран-75 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал по протоколу HART входных измеряемых величин:

  • избыточного давления (Метран-75G);
  • абсолютного давления (Метран-75A);
  • давления-разрежения (Метран-75G).
Читать еще:  Диастолическая дисфункция левого желудочка по 1 типу

Управление параметрами датчика:

  • с помощью HART-коммуникатора;
  • удаленно с помощью программных средств АСУТП или с помощью AMS.

Преимущества:

  • компактная конструкция и малая масса;
  • непрерывная самодиагностика.

Характеристики

Технические данные датчиков давления Метран-75

Подробные технические характеристики смотрите в разделе «Спецификации».

Конструкция и габаритные размеры Метран-75

Спецификации

Сертификат соответствия
Свидетельство об утверждении типа средств измерений
