ГК «Теплоприбор» – разработка, производство и комплексная поставка контрольно-измерительных приборов и автоматики — КИПиА.

Группа компаний (ГК) «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и др.) — это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучёт, контроль давления, уровня, свойств и концентрации и пр.).

По цене производителя отгружается продукция как собственного производства, так и наших партнёров — ведущих заводов — производителей КИПиА, аппаратуры регулирования, систем и оборудования для управления технологическими процессами — АСУ ТП (многое имеется в наличии на складе или может быть изготовлено и отгружено в кратчайшие сроки).

Теплоприбор.рф — официальный сайт ГК «Теплоприбор» — это гарантия качества, сроков, справедливой стоимости и прайс-листа с актуальными ценами* (любое предложение на сайте не является публичной офертой).

География ГК «Теплоприбор»:
Москва, Рязань, Челябинск, Казань, Екатеринбург, Санкт-Петербург, Новосибирск, Нижний Новгород, Самара, Ростов-на-Дону, Уфа, Красноярск, Пермь, Воронеж, Белгород, Волгоград, Краснодар, Саратов, Тюмень, Томск, Омск, Иркутск, Улан-Удэ, Саранск, Чебоксары, Ярославль и другие города РФ, также мы работаем с Белоруссией, Украиной и Казахстаном.

Рекомендации как правильно выбрать, заказать и купить контрольно-измерительные приборы и автоматику (КИПиА), дополнительное/вспомогательное оборудование и защитно-монтажную арматуру, а также другую полезную и интересную информацию см. наши официальные сайты.

Работа и вакансии: в Московский офис (СЗАО, ст. метро Планерная, р-н Куркино (рядом МКАД и г. Химки) требуется менеджер по сбыту КИПиА, ЗП достойная, возможна удаленная работа оклад + %.
[email protected]

Новые публикации: Статья «Датчики давления. Сравнительный обзор видов, характеристик и цен.»

3.1.1. Преобразователи давления в токовый (мА) и цифровой сигнал (протокол)

Электрический измерительный преобразователь давления – это технический прибор с нормативными метрологическими характеристиками (класс точности), служащий для преобразования давления (избыточного, абсолютного, дифференциального) и разряжения в унифицированный выходной электрический сигнал (тока 0-5/4-20мА или напряжения) и/или цифровой код (HART-протокол, интерфейсы RS и др.).
Датчик давления – это конструктивно обособленный первичный преобразователь давления.

Спецпредложение: Датчики давления — цена от 2200 рублей
(цена указана на базовое исполнение без НДС, подробнее см. ниже).

Подробнее о датчиках/преобразователях давления, их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить ПД), комплектации, областях применения, о ценах (см. прайс-лист на датчики давления), наличию на складе или сроках изготовления см. ниже.

3.1.1.1. Малогабаритные преобразователи и экономкласс (для ЖКХ)

3.1.1.2. Однопредельные преобразователи давления (однодиапазонные)

Датчик давления DMK-456 (ДМК-456) морского исполнения — емкостного типа, для жидкостей и газов, в т.ч.агрессивных, измерение давления в системах и уровня в резервуарах, 1предельный, ДИ 0…2МПа (перегрузка до 6МПа), кл.т. 0,35/0,25/0,20 %, 4…20мА, керамический емкостной сенсор, полевой корпус из нерж.стали со штуцером CuNi10Fe1Mn, штуцер G½» DIN 3852/G½» EN837/G½» NPT или фланец, Тос от -40 до +100 °С, Тис -25 до +125 °С, Exia, IP67.

3.1.1.3. Многопредельные преобразователи давления (многодиапазонные)

3.1.1.4. Преобразователи давления c электроконтактным (релейным, дискретным) выходом

3.1.1.5. Преобразователи давления c цифровым выходом (RS, HART-протокол)

3.1.1.6. Датчики давления ЗОНД-10,-20-К

Описание, определения и характеристики электрических преобразователей(датчиков) давления

Электрический измерительный преобразователь давления – это технический прибор с нормативными метрологическими характеристиками (класс точности), служащий для преобразования давления (далее Д.) в унифицированный выходной токовый сигнал 0-5/4-20мА и/или цифровой код (HART-протокол, интерфейсы RS и др.).

Датчик давления – это конструктивно обособленный первичный преобразователь давления.

Электрический измерительный преобразователь давления состоит из двух основных частей (блоков):

1- Измерительного блока, основой которого является первичный измерительный преобразователь давления – чувствительный элемент (сенсор), преобразующий воздействующее на него давление в первичный сигнал (обычно слабый электрический).

2.1 — Электронного блока — блока усиления, который преобразует и усиливает первичный сигнал преобразователя до стандартных унифицированных токовых сигналов (мА, В, гН и др.) и/или цифровых кодов (HART-протокол, интерфейсы RS232, RS485, USB и др.)., воспринимаемых системами автоматического регулирования (АСУТП).

Виды измеряемого давления и преобразователей

Краткое определение видов давления (Д.) и вакуума:
Атмосферное (Ратм) — это Д. столба воздуха (атмосферы), примерно 101кПа или 760мм.рт.ст.(нормальное атмосферное Д.).
Абсолютное (Рабс) — это полное Д. с учетом атмосферного, отсчитываемое от абсолютного нуля.
Избыточное (Ризб) — это Д. сверх атмосферного, равное разности между абсолютным и атмосферным:
Ризб = Рабс – Ратм.
Избыточное Д. отсчитывается от «условного нуля», за который принимается атмосферное Д..
Вакуум (вакуумметрическое Д., разряжение) – разность между атмосферным и абсолютным Д..

Поэтому, в зависимости от измеряемого и опорного давления также различают следующие виды преобразователей (датчиков):

АД — абсолютного давл., измерение ведется относительно встроенной в прибор камеры вакуума.

ДИ — избыточное давл., измерение ведется относительно внешнего атмосферного давления.

ДВ — вакуумметрического давл. — разряжения,
измерение ведется относительно внешнего атмосферного давления.

ДИВ — избыточное давление — разряжение (плюс-минус),
измерение ведется относительно внешнего атмосферного давления.

ДД — дифференциальное (измеряют разность двух давлений: ΔP=P1-P2), датчики перепада могут применяться как дифманометр-перепадомер, уровнемер или расходомер.

ДГ — гидростатического давл. столба жидкости на мембрану прибора, измерение ведется относительно атмосферного-Ратм или «давления наддува»-Рн поверх зеркала жидкости в резервуаре по формуле:
ΔP=Р — Рн, где Р=ρgh+Рн,
где ρ-плотность жидкости (кг/м3), g-ускорение свободного падения (g=9,81м/с2), h-высота столба жидкости (м).

ДУ — буйковые преобразователи уровня — уровнемеры принцип действия, которых основан на определении разности сил тяжести и гидростатической (Архимедовой) силы выталкивания из жидкости цилиндрического буйка.

Виды конструктивного исполнения сенсора

По конструктивному исполнению чувствительного элемента (сенсора) различают преобразователи давления:
— тензометрические
— пьезометрические
— емкостные
— резонансные
— индуктивные
— пневмоконпенсационные (пневматические)
— и другие.

Погрешность измерения и класс точности

Пределы допускаемой основной погрешности датчиков давления плюс-минус 0,1; 0,15; 0,2; 0,25; 0,4; 0,5; 1,0% от диапазона измерений. Также датчики Д. могут иметь дополнительную погрешность от влияния внешних факторов: температуры и давл. ОС, электрических помех, нестабильности питания, сопротивления нагрузки, вибрации пр.

Выходные сигналы электрических преобразователей давления

Выходными сигналами электрических измерительных преобразователей — датчиков давления могут быть:
— токовые сигналы:
прямые: 0-5мА, 0-20мА, 4-20мА;
обратные (инверсивные): 5-0мА, 20-0мА, 20-4мА (в уровнемерах).
— сигналы напряжения постоянного тока: 0-10В, 0-5В, 0-1В, и др.;
— сигналы напряжения переменного тока;
— частотные сигналы;
— индуктивные 0+10мГн, -10мГн-0+10мГн
— цифровой код:
протоколы стандартов HART-протокола и других,
интерфейсы RS232, RS485, USB и др.
Читать подробнее про HART-протокол и отличие интерфейсов RS485, RS232 и USB

Читать еще: Абрикос и гипертония

Условия эксплуатации датчиков давления

Условия эксплуатации приборов основаны на отличии параметров измеряемой (ИС) и окружающей среды (ОС) рабочих условий от нормальных и стандартных (условий производства, хранения и т.п.), например:

— Диапазон измерения, возможность гидроудара
перегрузочная способность (перегрузка), гасители пульсаций

— Температурные режимы измеряемой Тис и окружающей среды Тос
расширенные температурные диапазоны Тос(-50+80С), Тис свыше 150С

— Степень пылеводозащиты (код IP)
Ingress Protection Rating (англ.) — степень защиты от проникновения, обеспечиваемая оболочкой (корпусом): IP54-IP68.

— Степень агрессивности ИС и ОС:
Высокотемпературные (до 350С), виброустойчивые, коррозионностойкие, кислотостойкие, абразивостойкие, гигиенические (для пищевых продуктов) и прочие исполнения.

— Степень взрывоопасности ИС и ОС:
Взрывозащищенное исполнение приборов (Exi, Вн: Exd/Exsd)
Exi — искробезопасная электрическая цепь,
Exd/Exsd (Вн) — взрывонепроницаемая оболочка (включает в себя Exi).

Параметры энергетического питания

Номинальные значения напряжения питания
электрических преобразователей — обычно составляет
36В постоянного тока (для выхода 0-5мА),
24В постоянного тока (для выхода 4-20мА),
причем питание взрывозащищенных приборов (Exi) должно осуществляться напряжением 24В через барьеры взрывозащиты (типа Корунд и др.).

Способы монтажа и присоединения

— присоединение к процессу (трубопроводу, импульсной линии):
через штуцер (резьба М20х1,5, G1/2) или с помощью монтажных фланцев, быстросъемных разъемов и т.п.;

— присоединение к линии питания и/или съема сигнала:
для электрических датчиков: сальниковый ввод, с заделанным кабельным выводом, разъем (DIN и др);

— монтаж корпуса прибора:
на трубе:
за штуцер (М20х1,5, G1/2 и т.п.)
на кронштейне (кронштейн притягивается к трубе скобой, код КМЧ — СК)
на плите (код ПЛ)
настенный монтаж
на 35мм DIN-рейку
щитовой монтаж (за отбортовку в вырез щита)
стоечный монтаж
и пр.

Copyright © ТЕПЛОПРИБОР.рф 2015-2017 все права защищены авт.-ФМВ,
текст зашифрован, копирование отслеживается и преследуется;
ГК Теплоприбор — производство и продажа КИПиА: Преобразователи (датчики) давления избыточного, абсолютного, дифференциального (разницы перепада), вакуумметрического-разряжения, гидростатического. См. техописание/характеристики, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) по цене производителя в наличии и под заказ со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Дополнительную информацию см. официальный сайт ГК Теплоприбор — раздел Давление.

Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.

Рекомендации как правильно выбрать, заказать и купить приборы.
* Рекомендуем уточнять цены на момент выписки счета, т.к. реальная стоимость продукции может незначительно отличаться от заявленной в силу периодичности обновления прайс-листа, объема заказа, условий поставки и других факторов. Оптовая цена указана на базовые исполнение без учета НДС, стоимости дополнительного оборудования, услуг, расходов на тару-упаковку и доставку. Действует гибкая система скидок и спец. предложений.

Внимание! Будьте осторожны при выборе поставщика — на рынке КИПиА имеются дешевые некачественные копии: аналоги, подделки и восстановленные неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками поверки или в неполной комплектации.
Подробнее о контрафакте
Предупреждение о воровстве контента

Датчики давления 4-20 мА и с другими унифицированными выходными сигналами

Датчики давления с унифицированным выходным сигналом предназначены для измерения и преобразования давления в унифицированный электрический сигнал. Используются для контроля, регулировки и управления различными технологическими процессами.

На нашем сайте представлен широкий выбор датчиков давления 4-20 мА, датчиков с другим унифицированным выходным сигналом, а так же различных средств измерения, контроля, преобразования и регулирования давления.

Вид давления: Абсолютное давление, Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, 1/4NPT, 1/8NPT, 7/16-20UNF, 9/16-18UNF, G1/2, G1/4, G1/8, G3/8, PT1/2, PT1/4, PT3/8, R1/4, R1/8, R3/8, М14х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Хладоны

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, 1/8NPT, 7/16-20UNF, G1/4, R1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, 1/8NPT, 7/16-20UNF, G1/4, PT1/4, R1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Читать еще: Гипертонический криз классификация

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Датчики давления 4 — 20мА (С) Carel

Вы можете купить Carel Датчики давления 4 — 20мА (С) с установкой, позвонив по телефону 8 (495) 410-11-73. Если Вы ещё не уверены в выборе, то наши специалисты бесплатно проконсультируют Вас по вопросам, связанным с продажей и установкой климатической техники Carel. Ждем Вашего звонка!

Доставка по Москве — бесплатно. Доставка по России — уточните у менеджера.
Способы оплаты: наличные, безналичный расчет (цена уже включает НДС), карты Visa и Mastercard.

Описание модели

Эти датчики давления со встроенным преобразователем формируют стандартный аналоговый выходной сигнал тока от 4 до 20мА.
В основном используются для измерения давления в контурах хладагента систем кондиционирования воздуха, но благодаря высоким рабочим характеристикам могут эффективно применяться и в других системах. Кроме того, такие датчики подходят для измерения давления в аммиачных установках.

Документация

Руководства по эксплуатации

Краткие руководства

Все модификации серии Датчики давления

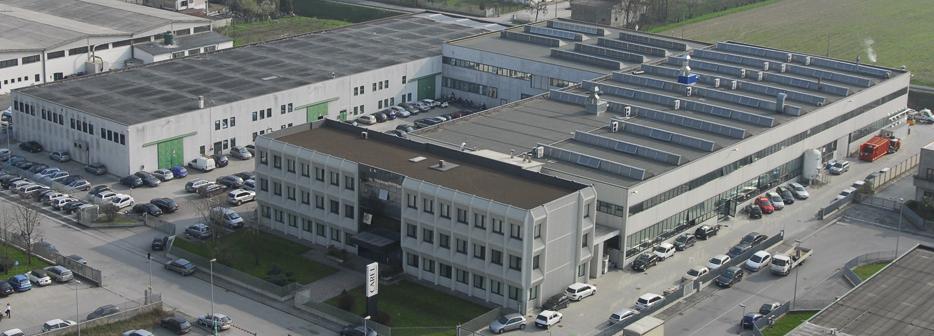

О бренде Carel

Компания CAREL (Италия) прочно обосновалась в тройке мировых лидеров по производству систем управления климатическим оборудованием, систем увлажнения и является абсолютным лидером на итальянском рынке. Штаб-квартира компании занимает территорию порядка 30 000 м2 в Бружине, в 20 км от Падуи и 30 км от Венеции. Компании CAREL принадлежат 6 заводов в Италии, Китае и США.

Широкая сеть филиалов компании охватывает Северную и Центральную Америку, Европу, Дальний Восток и Океанию. CAREL активно занимается исследованиями в области технологии увлажнения при поддержке ученых университета Падуи и Национального совета по научным исследованиям C NR. Высокий уровень автоматизации гарантирует высокое качество производственных процессов. В конце производственного цикла вся продукция подвергается строгим эксплуатационным испытаниям.

Кроме того, все электронные компоненты проходят предварительную электротермотренировку для минимизации возникновения неисправностей на начальном этапе. Лаборатория сертификации компании CAREL самостоятельно проверяет все новое разрабатываемое оборудование на соответствие самым строгим международным стандартам. Все контроллеры проходят испытания на электромагнитную совместимость и чувствительность, а увлажнители проверяются в ходе тепловых и механических испытаний.

CAREL предлагает средства для построения мощных, гибких и надежных систем управления инженерным оборудованием: контроллеры, панели оператора, средства разработки программного обеспечения для контроллеров, а также коммуникационные шлюзы и программное обеспечение для интеграции в системы управления зданием (BMS). Вследствие этого автоматика CAREL находит широкое применение на рынке систем управления климатическим оборудованием (HVAC) и прочими инженерными системами.

Как узнать цену и получить коммерческое предложение

Чтобы узнать цену решения для вашего объекта, вы можете:

Датчик давления масла 4 20 ма

Спецпредложение на малогабаритные однодиапазонные преобразователи избыточного давления
(выход 4-20мА, класс точности 0,5%, штуцер М20х1,5/G1/2, DIN-разъем, IP65)
— Датчик избыточного давления ПД-Р — оптовая цена — 2490 руб.
— — оптовая цена — 2200 руб.
(цена указана на базовое исполнение без НДС, подробнее о скидках и акциях, условиях и сроках действия см. ниже).

В данном разделе представлены описания поставляемых преобразователей (датчиков) абсолютного, избыточного, вакуумметрического (разряжения), гидростатического давления и разности (перепада) давлений в унифицированный выходной сигнал постоянного тока (мА): 4-20мА, 0-5мА, а также цифровые сигналы стандарта HART-протокол и др .

Виды исполнений преобразователей (датчиков) давления:

Основные модели преобразователей, помимо общепромышленного исполнения, могут иметь взрывозащищенные и специальные исполнения:
« Ех » — искробезопасная электрическая цепь — «ia », уровень-О (OExiallCT5);
« Вн » — взрывонепроницаемая оболочка — Exd (1ExdsllBT4/H2), «Специальный»(S) — Exs (1ExsdllBT5), уровень взрывозащиты — «взрывобезопасный» (1));
Также выпускаются исполнения для эксплуатации на ОАЭ (АЭС-«А» или «АС» ) и «К» (кислород-О2).
Основные исполнения датчиков по устойчивости к климатическим воздействиям — УХЛ3.1(+5+50С), У2(-30+80С), Т3(+1+50С) и др .
Пределы допускаемой основной погрешности преобразователей давления: плюс-минус 0,1; 0,15; 0,2; 0,25; 0,4; 0,5; 1% .

Марки поставляемых преобразователей (датчиков) давления

1. Современные многодиапазонные преобразователи давления с цифровым выходом — HART-протоколом:

2. Наиболее распространенные модели датчиков давления

Как правильно выбрать и заказать (купить) датчик давления с токовым выходом (мА)

1. Определите какое давл .(избыточное, дифференциальное, абсолютное, вакуумметрическое или гидростатическое) измеряет прибор, сколько (один или насколько) и какие необходимо иметь диапазоны измерения, какой тип выходного сигнала (0-5, 4-20мА, HART-протокол).
2. Выберите, какой тип и модификация прибора Вам реально подходят, какие функциональные возможности и технические характеристики (класс точности, климатическое исполнение, взрывозащита , способы присоединения и пр .) действительно необходимы ((т.к. разного рода «излишества» и «запасы», возможно, будут необоснованно дорого стоить).
3. Проверьте, достаточно ли технических характеристик и параметров для правильного правильного оформления заказа (см. соответствующие описания и формы заказа).
4. Какое дополнительное оборудование ещё необходимо (установочная, монтажная и запорная арматура и элементы (вентильные системы и клапанные блоки, краны, вентили, отводы, демпферы, разделители), вспомогательные блоки (в т.ч. блоки питания, преобразования сигналов, корнеизвлечения и искрозащиты), устройства, сосуды (уравнительные, разделительные, конденсационные), диафрагмы, соединительные рукава и импульсные трубки и т.п.).
5. Какую сумму за оборудование и дополнительные расходы (в т.ч. за тару и доставку) Вы готовы заплатить (определите бюджет).
6. Компетентны ли Вы принимать решения о внесении изменений в проект, и могут ли Вам быть интересны предложения современных аналогов, имеющих более оптимальное соотношение ЦЕНА-КАЧЕСТВО (по мнению наших инженеров).
7. Какая форма оплаты и срок поставки для Вас приемлемы (учтите, что частичная предоплата или срочное выполнение заказа («вне очереди») иногда могут привести к удорожанию продукции).
8. Каким способом Вам удобнее получить продукцию (самовывоз, доставка, отгрузка через транспортную кампанию или иное).

Читать еще: Воздух объемом 2 л имеет давление 10

После этого оформляйте и присылайте нам заявку, отразив в ней как можно больше ответов на вышеуказанные вопросы.
В этом случаи мы уверены, что наше предложение покажется Вам действительно интересным.

Определения и основные характеристики преобразователей (датчиков)

Измерительный преобразователь давления — это технический прибор с нормативными метрологическими характеристиками, служащий для преобразования давления в унифицированный выходной сигнал.

Датчик давления — это конструктивно обособленный первичный преобразователь давления.

Электрический измерительный преобразователь давления состоит из двух основных частей (блоков):
1- «Измерительного блока» , основой которого является первичный измерительный преобразователь давления — чувствительный элемент (сенсор), преобразующий воздействующее на него давление в первичный сигнал (обычно слабый электрический).
2- «Электронного блока» — блока усиления, который преобразует и усиливает первичный сигнал до стандартных унифицированных сигналов, воспринимаемых системами автоматического регулирования.

По виду измеряемого давления различают преобразователи (датчики):
ДИ — избыточного;
ДА — абсолютного;
ДВ — вакуумметрического (разряжения) — вакуумметр
ДИВ — избыточного и вакуумметрического (» ДиВ «-«плюс-минус»);
ДД — разности давлений (перепада),
( дифманометр-перепадомер (или уровнемер, или расходомер)).
Также, существуют производные модификации:
ДГ — гидростатического (столба жидгости , в т.ч. находящегося под избыточным давл .).
ДУ — уровня (буйковые), измеряющие изменение гидростатической выталкивающей силы буйка.

Краткое определения видов давления (Д.) и вакуума:
Атмосферное ( Ратм ) — это Д. столба воздуха (атмосферы), примерно 101кПа или 760мм.рт.ст.(нормальное атмосферное Д.).
Абсолютное (Рабс ) — это полное Д. с учетом атмосферного, отсчитываемое от абсолютного нуля.
Избыточное ( Ризб ) — это Д. сверх атмосферного, равное разности между абсолютным и атмосферным: Ризб = Рабс — Ратм .
Избыточное Д. отсчитывается от «условного нуля», за который принимается атмосферное Д..
Вакуум (вакуумметрическое Д., разряжение) — разность между атмосферным и абсолютным Д..

По конструктивному исполнению чувствительного элемента (сенсора) различают преобразователи давления:
тензометрические, пьезометрические, емкостные, резонансные.

Пределы допускаемой основной погрешности датчиков давления плюс-минус 0,1%; 0,15%; 0,2%; 0,25%; 0,4%; 0,5%; 1,0% от диапазона измерений (также датчики могут иметь дополнительную погрешность от влияния внешних факторов: температуры и давл . ОС, электрических помех, нестабильности питания, сопротивления нагрузки, вибрации пр .).

Условия эксплуатации на основе параметров измеряемой (ИС) и окружающей среды (ОС):
— Диапазон измерения, возможность гидроудара .
— Температурные режимы измеряемой и окружающей среды.
— Степень пылеводозащиты (код IP).
— Степень агрессивности и взрывоопасности ИС и ОС.

Номинальные значения напряжения питания
электрических преобразователей — обычно составляет
24В (для 4-20мА) или 36В (для 0-5мА) постоянного тока;

Способы монтажа и присоединения:
— к процессу (трубопроводу) : штуцер (резьба М20х1,5, G1/2) или с помощью монтажных фланцев;
— присоединение к электрической линии питания: сальниковый ввод, с заделанным кабельным выводом, разъем (DIN и др ).

Датчик давления СЕНС ПД-4-20 мА предназначен для преобразования избыточного давления, избыточного давления-разрежения в токовый сигнал “4. 20 мА”. Датчик давления СЕНС ПД-8/24 мА предназначен для сигнализации достижения избыточного давления, избыточного давления-разрежения порогового значения с выдачей токового сигнала 8 / 24 мА. Датчики давления могут применяться жидких и газообразных сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9 (кроме кристаллизирующихся сред), газообразного кислорода и кислородосодержащих газовых смесей.

Устройство

Датчики (рис. 1, 2) выполнены в цилиндрическом корпусе из стали 09Г2С с присоединительным штуцером М20х1,5 (основное исполнение), в котором находится первичный преобразователь — тензорезистивный элемент, выполненный на основе КНС-структуры. Первичный преобразователь соединен с электронной платой, залитой компаундом. На плате клеммных зажимов имеются потенциометры регулирования чувствительности и смещения “нуля”. Соединение датчиков со вторичными приборами осуществляется по двум проводам с использованием клеммных зажимов, размещенных на плате в корпусе.

Принцип работы

Датчик СЕНС ПД-4-20 мА имеет линейно возрастающий выходной сигнал 4 . 20 мА (рис. 3).
Выходной сигнал датчика СЕНС ПД-8/24 мА изменяется скачкообразно в момент перехода через пороговое значение давления (рис. 4).
Существует две модификации датчика:

СЕНС ПД-8/24 мА — В… — ток увеличивается при повышении давления («В» — верхний порог) — рис. 3А,
СЕНС ПД-8/24 мА — Н… — ток увеличивается при понижении давления («Н» — нижний порог) — рис. 3Б.

После букв В… и Н… указывается величина порогового давления в единицах диапазона измерения.
Датчики обладают возможностью настройки на нестандартный диапазон измерения, имеют ограничение выходного сигнала на уровне 40 мА и защиту от обратной полярности подаваемого напряжения.
Технические параметры датчиков давления приведены ниже.

4 20mA датчик давления 12 24 вольт питания низкое давление 10 кПа вентилируемый 0 до 1

Доступность: На складе

SENDO SENSOR Official Store

Для получения более полной информации о стоимости и сроках доставки 4 20mA датчик давления 12 24 вольт питания низкое давление 10 кПа вентилируемый 0 до 1 нажмите «Подробнее».

А Vailable продукты в различных сигнальных и винтовых типах

Особенности

Описание

SS302 серии пьезорезистивные датчики давления являются основным типом датчика sendo, также это наиболее широко используется, работа по пьезорезистивному принципу, стандартная средняя рабочая температура от-20

100 °C. Эти датчики используют высокоэффективный пьезорезистивный преобразователь давления в качестве чувствительной части, внутренняя структура уплотнительного кольца герметичная, от 0 до 70 °C широкая температурная компенсация, хорошо подходит для прецизионных применений в промышленных средах для давления от 0,1 до 1000 бар, жидкости или газа.
