Виды давления газа в котельной

Газовое оборудование котельных

Давление газа, подаваемого на горелки, определяется конструкцией горелки и в целях безопасности составляет 1 – 30 кПа. При этом давление газа на входе в котельную может быть низким (до 5 кПа) или средним (от 5 до 300 кПа).

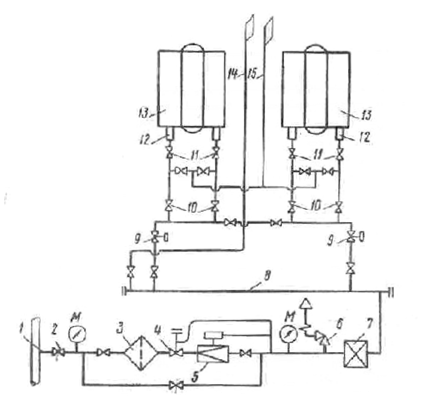

Рис. 58. Схема газового оборудования котельной:

1 – ввод; 2 – отключающая задвижка; 3 – фильтр; 4 – предохранительный запорный клапан ПЗК ; 5 – регулятор давления; 6 – сбросной предохранительный клапан ПСК; 7 – газовый счетчик; 8 – главная магистраль; 9 – клапаны-отсекатели; 10 – контрольные задвижки; 11 – рабочие задвижки; 12 – газовые горелки; 13 – котлы; 14 – продувочный газопровод; 15 – газопровод безопасности.

Для снижения давления газа и поддержания его в заданных пределах используется газорегуляторная установка (рис.58). В состав ГРУ входят:

· фильтр 3 для очистки газа от механических частиц (волосяной или висциновый);

· регулятор давления 5, который понижает давление газа до заданной величины и поддерживает его постоянным;

· предохранительный запорный клапан 4 (ПЗК), который закрывает газопровод при выходе редуцированного давления газа за установленные пределы (верхний предел срабатывания характеризуется давлением, превышающее рабочее не более, чем на 25%; нижний предел определяется из возможности погасания горелок и, как правило, не ниже 300–400 Па);

· предохранительный сбросной клапан 6 (ПСК), который срабатывает при внезапном превышении давления газа за регулятором в пределах 15 %;

· ротационный счетчик расхода газа 7;

· обводная линия (байпас), которая используется при ремонте и ревизии, а также в случае неисправности устройств ГРУ;

· запорная арматура (задвижки и краны);

· продувочные свечи для удаления смеси газа с воздухом в атмосферу.

После ГРУ газ поступает в главную магистраль 8 котельной для распределения газа по котлам. Перед каждым котлом установлен клапан-отсекатель 9, который перекрывает газопровод в случаях остановки дутьевого вентилятора при недопустимом изменении давления газа и воздуха, при погасании факела в топке котла, при чрезмерном росте давления пара и в других аварийных случаях.

Перед котлом устанавливаются контрольная 10 и рабочая 11 задвижки. Контрольная задвижка полностью открыта при работе котла и закрыта, когда котел не работает. Чтобы предотвратить поступление газа в неработающий котел через закрытую, но негерметичную контрольную задвижку, между задвижками подключен трубопровод безопасности 14 с краном для отвода протечек газа в атмосферу. При работе котла кран в трубопроводе безопасности закрыт. Кроме того, перед рабочей задвижкой врезан отвод с краном, к которому подсоединяется резинотканевый шланг с запальником для пуска горелки в работу.

При остановке котельной возможно поступление воздуха в газопровод котельной. Поэтому для удаления газовоздушной смеси из газопровода используется продувочный газопровод 15.

93.79.221.197 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Классификация и характеристики систем газоснабжения

Газопроводы строятся и прокладываются только с учетом всех норм и требований. Документ, регламентирующий строительство газопроводов на территории промышленных предприятий называется СНиП II-89. По отношению к зданиям и сооружениям, которые идут параллельно соседним инженерным сетям используются нормы СНиП2.07.01. Отклонение от норм не только предусматривает юридические последствия, но и может вызвать серьезные аварии. Во всей системе газоснабжения газопровод является едва ли не главным звеном. Именно поэтому на его строительство отводится 70-80% всех затрат в сметной документации. Газопроводы имеют множество классификаций.

Виды газопроводов и их отличие по подаче давления

В зависимости от давления при подаче газа различают следующие виды газопроводов:

• с низким давлением: используются для подачи газа к жилым домам, коммунальным и бытовым предприятиям, общественным организациям. Рабочее давление газа в них не должно превышать 0,005 МПа;

• со средним давлением: снабжают промышленные объекты и коммунальные хозяйства, а также газопроводы с низким давлением через ГРП (газорегуляторные пункты). Рабочее давление газа предусмотрено на уровне 0,005-0,3 МПа;
• с высоким давлениемIIкатегории: обеспечивают газом крупные промышленные предприятия и газопроводы среднего давления через ГРП. Рабочее давление газа составляет 0,3-0,6 МПа;
• с высоким давлениемIкатегории: рабочее давление газа от 0,6 до 1,2МПа.

Стоит заметить, что всего лишь 20% общей длины распределительных газовых сетей приходится на газопроводы с высоким давлением, остальные 80% отводятся магистралям с низким и средним давлением. Как было замечено выше, связь между газопроводами осуществляется посредством ГРП, а также ГРШ и ГРУ. Классификация газопроводов по месту расположения Строительство ведется на разных объектах, эта жилые дома, магазины и огромные производственные концерны.

В зависимости от того, где прокладываются газопроводы, их классифицируют по следующим группам:

1. Наружные:

2. Внутренние;

3. Подземные или подводные;

4. Надземные и надводные.

Наружные газопроводы

Проложенный вне здания (до внешней грани его конструкции) газопровод называется наружным. Они используются как для газораспределения, так и для газопотребления. Обычно на территории населенных пунктов газопроводы прокладывают в земле в целях обезопасить население. По стенам зданий и сооружений также допускается прокладка газовых труб, однако давление в них не должно достигать 0,3 МПа.Газопроводы с высоким давлением можно прокладывать только по сплошным стенам или над окнами верхних этажей. При этом здание должно быть нежилое. Для промышленных предприятий допускается прокладывание труб для газа по эстакадам, стенам, обработанным несгораемыми веществами и переходах. Прокладка газопроводов по эстакадам дает возможность экономить на размещении коммуникаций, то есть совмещать газовые трубы с водопроводами и паропроводами. Однако стоит соблюдать некоторые условия:

свободный доступ к каждому виду коммуникаций;

расстояние между газопроводом и другими трубами от 100 до 300 мм в зависимости от их диаметра

Прокладывать газопровод вместе с электролиниями нельзя. Это чревато масштабными авариями. Исключения составляют лишь случаи, когда электрические провода проложены в стальных трубах или представлены бронированным кабелем. Если газопровод проложен над зданием или площадкой и пересекается с линиями электропередач, газопровод должен находиться на уровень ниже.Для отключения всего газопровода от подачи газа или отсоединения его участков используют запорную арматуру. Сами газопроводы представляют собой сваренную систему стальных или пластмассовых труб. На участках, где необходимо установить приборы учета, арматуру или другое оборудование ставят резьбовые или фланцевые соединения. Газопровод, проложенный под землей, предварительно изолируют. Пластмассовые трубы применяют только под землей или внутри зданий, для обеспечения подводки к приборам.На наружных газовых трубопроводах устанавливаются линзовые компенсаторы. Они служат для того, чтобы при резком изменении температурных условий места сваренных стыков не разорвались от растягивающих усилий. Они также помогают менять прокладки и задвижки на газопроводах, так как имеют свойство растягиваться и сжиматься.

Внутренний газопровод

Внутренний газопровод прокладывают внутри зданий и сооружений, начиная от вводного газопровода до места соединения с газовым оборудованием. Монтаж внутреннего газопровода требует определенной последовательности действий:

установка гильз, креплений, монтаж стояков снизу-вверх и сборка газопровода (важно соблюдать строго вертикальное положение и расстояние от стены);

узлы и части трубопровода защищают и прихватывают сваркой;

монтаж разводящих стояков, гильз в местах прохода труб через элементы строительных конструкций, сварка стыков;

после проверки качества сварки и монтажа газопроводы закрепляются на положенных местах и окрашивают масляной краской во избежание коррозии.

В зависимости от давления для газопроводов используют разные трубы. Для низкого и среднего давления подойдут водопроводные трубы, если предполагаемое давление не будет превышать 0,6 МПа – электросварные трубы и для газопроводов с давлением до 1,2 МПа — электросварные прямошовные и бесшовные горячекатаные трубы.

Подземные и подводные газопроводы

Подземные газопроводы относятся к наружным, они прокладываются ниже уровня поверхности или по ее поверхности в обваловании. Такие газопроводы используют в парковых и зеленых зонах, на городских дорогах. Строительство таких газопроводов регламентируется положениями СНиП, тут должны быть четко соблюдены расстояния с подземными газовыми трубами (2-10 м в зависимости от типа сооружения и давления в газопроводах). В непроходных каналах установка подземных газопроводов с низким давлением не допускается. В проходных и полупроходных каналах расстояние между газопроводом и другими коммуникациями в свету должно быть 0,4-0,5м.Глубина прокладки такого газопровода зависит напрямую от состава газа. Если газ влажный, трубы прокладывают ниже глубины почвы, которая промерзает. Для стока конденсата делают наклон 1,5% и используют специальные приемники влаги. Жидкость из них откачивают с помощью насосов или под давлением газа.Для строительства подземных газопроводов как раз применяют полимерные трубы и соединения к ним в соответствии с ГОСТами и коэффициентом запаса прочности не менее 2. В тех местах, где газопровод пересекается с другими коммуникациями и газовыми колодцами используют футляры. Если речь идет о пересечении тепловой магистрали используют футляры из стали, а на его концах устанавливают контрольные трубки.Как и в случае с наружными газопроводами, тут используют запорную арматуру для выключения отдельных участков подачи газа. Как правило, она располагается в колодце и служит для отключения от газа микрорайонов или группы зданий. Их ставят на пересечение водных преград, ж/д путей, автомагистралей. Чтобы проверить утечку газа используют контрольные трубки.Ремонт и техническое обслуживание подземных газопроводов осуществляютэксплуатационные службы.

Надземный и надводный газопровод

Надземный газопровод проложен над или по поверхности земли без обвалования. Конечно, газопроводы, проложенные по стенам зданий, не должны нарушать их архитектуру.Такую прокладку газопроводов осуществляют исключительно по наружным несгораемым фасадам или колоннам. За исключением транзитной прокладки, допустима прокладка газопровода по стенам жилых зданий, однако давление в них не должно превышать 0,3 МПа. Газопроводы с низким и средним давлением можно проложить вдоль переплетов, они могут пролегать через глухие окна цехов. Газопроводы с давлением до 0,6 МПа можно прокладывать над верхними окнами зданий или по глухим стенам. Также такие газопровод допускается прокладывать по пешеходным и автомобильным мостам, которые построены из негорючих материалов. Они должны быть выполнены из бесшовных и электросварных труб. Для мостов из горючих материалов прокладка газопроводов запрещена.Вы­сота прокладки надземного и надводного газопровода не должна препятствовать осмотру, техническому обслуживанию и ремонту. Если газопровод проложен по опоре, расстояние до ближайших сооружений регулируются пунктами СНиП 2.04.08—87 (1-40 метров в зависимости от типа здания и давления газа).При пересечении с линиями электропередач следует обратиться к нормам ПУЭ. Газопроводы должны быть ниже электропроводов и защищены ограждениями. Расстояния между газопроводами и другими видами трубопроводов должны быть примерно 100-300 мм в зависимости от диаметра труб.

Назначение газопроводов и их классификация

Для рядовых жителей газ – это возможность приготовить еду и нагреть помещение. Без этого не обходится практически ни один населенный пункт. Однако в общей системе газоснабжения газопроводы играют разную роль. В зависимости от их назначения они классифицируются по следующим категориям:

распределительные наружные газопроводы: именно они обеспечивают подачу газа от магистральных газопроводов к газопроводам-вводам. К ним также относятся газопроводы с высоким и средним давлением газа. Они служат для подачи газа каждому отдельному объекту;

газопроводы-вводы: таковыми принято считать участки газопроводов от места его присоединения к распределительной системе до устройства, которое отключает газ на вводе;

вводный газопровод: это участок газовых труб от вышеупомянутого устройства ввода в здание непосредственно до внутреннего газопровода;

межпоселковый газопровод: такие газопроводы характерны для местности вне территории населенных пунктов. Такие газопроводы также являются распределительными.

Классификация газопроводов по принципу построения

Распределительные системы газопроводов также имеют свою классификацию. По принципу построения они делятся на три типа:

а) тупиковые;

б) кольцевые;

в) смешанные.

В них есть существенные различия. Например, в тупиковых газовых сетях горючий материал поступает непосредственно потребителю в одном направлении. Про такое построение говорят, что «потребители имеют одностороннее питание». Кольцевые сети состоят из замкнутых контуров. Это их характерное отличие от односторонней подачи газа. С помощью кольцевых газопроводов газ поступает к конечным потребителям по двум или нескольким линиям. Надежность таких систем намного превышает использование тупикового газопровода. В случае необходимости провести ремонтные работы на газопроводе, специальные службы прекращают подачу газа только некоторой части потребителей, которые подсоединены к данному участку. Название смешанного газопровода говорит само за себя.

Какой материал используют для строительства газопроводов?

Для строительства газопроводов используют либо металлические, либо полимерные (полиэтиленовые) трубы. Металлические трубы представлены в виде стальных или медных изделий. Выбор того или иного материала непосредственно зависит от вида газопровода и места, где он будет проложен.

Сложная система газоснабжения представлена сразу всеми элементами этой цепи. Это газопроводы разного давления, газораспределительные станции, пункты и установки. Все элементы должны правильно и слаженно функционировать, обеспечивая надежную и безопасную подачу газа конечным потребителям.

По всем интересующим вас вопросам можете обращаться по телефону компании «Тепломеханика» (384-2) 67-02-88.

Имея опыт в проектировании, монтаже, пуско-наладочных работах и сервисном обслуживании систем газоснабжения, мы создаём качественный, надёжный и сбалансированный по цене комплекс оборудования, который будет служить Вам многие десятки лет.

БУДЕМ РАДЫ ВИДЕТЬ ВАС В ЧИСЛЕ НАШИХ КЛИЕНТОВ!

Низкое, среднее, высокое давление газа (4 фото)

Основным элементом систем газоснабжения являются газопроводы, которые классифицируются по давлению газа и назначению.

В зависимости от максимального давления транспортируемого газа газопроводы подразделяются на:

• газопроводы высокого давления I категории – при рабочем давлении газа свыше 0,6 МПа (6 кгс/см2) и газовоздушных смесей и до 1,6 МПа (16 кгс/см2) для сжиженных углеводородных газов (СГУ);
• газопроводы высокого давления II категории – при рабочем давлении газа свыше 0,3 МПа (3 кгс/см2) до 0,6 МПа (6 кгс/см2);
• газопроводы среднего давления – при рабочем давлении газа свыше 0,005 МПа (0,05 кгс/см2) до 0,3 МПа (3 кгс/см2);
• газопроводы низкого давления – при рабочем давлении газа до 0,005 МПа (0,05 кгс/см2) включительно.

Газопроводы низкого давления служат для транспортирования газа в жилые и общественные здания, предприятия общественного питания, а также во встроенные в жилые и общественные здания, отопительные котельные и предприятия бытового обслуживания. К газопроводам низкого давления можно присоединять мелких потребителей и небольшие отопительные котельные. Крупные коммунальные потребители не присоединяют к сетям низкого давления, так как транспортировать по ним большие сосредоточенные количества газа неэкономично.

Газопроводы среднего и высокого давления служат для питания городских распределительных сетей низкого и среднего давления через ГРП. Они также подают газ через ГРП и местные ГРУ в газоводы промышленных и коммунальных предприятии.

Городские газопроводы высокого давления являются основными артериями, питающими крупный город, их выполняют в виде кольца, полукольца или в виде лучей. По ним газ подают через ГРП в сети среднего и высокого давления, а также крупным промышленным предприятиям, технологические процессы которых нуждаются в газе давлением свыше 0,6 МПа.

Случайные материалы:

Регулятор давления газа РДБК предназначен для редуцирования высокого и среднего давления до значения, необходимого потребителю и п …

Газорегуляторный пункт блочный ГРПБ представляет собой отапливаемый металлический модуль. Газорегуляторный пункт представляет собой сварную рамную кон …

Счетчики газа ротационные типа RVG предназначены для измерения в рабочих условиях объема газа (очищенных и осушенных: природного и городского газа, пр …

Клапаны термозапорные газовые серии КТЗ-001 предназначены для автоматического перекрытия трубопровода (в случае пожара), подводящего газ к бытовым и п …

Регуляторы давления газа РДСК-50/400 (РДСК-50/400Б, РДСК-50/400М) предназначены для редуцирования высокого давления на среднее, автоматического поддер …

Классификация природного газа по давлению

от 3000 до 6000

от 6000 до 12000

от 0,049 до 2,960

от 2,960 до 5,921

от 5,921 до 11,843

от 0,050 до 3,059

от 3,059 до 6,118

от 6,118 до 12,236

от 5000 до 300000

от 300000 до 600000

от 600000 до 1200000

от 509,585 до 30591,48

от 30591,48 до 61182,96

от 61182,96 до 122365,92

Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:

• газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
• газопроводы среднего давления до 0,3МПа;
• газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.

Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия. Обычно они работают через газорегуляторные установки.

Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.

Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).

Классификация газопроводов

Газопроводы относятся к основным проводникам газа к крупным пользователям топлива – городам, населенным пунктам и конечным потребителям – домам, зданиям общего назначения. Классификация газопроводов очень разнообразна и такие объекты принято различать по нескольким критериям:

• назначению в газоснабжении – распределительные, вводы, городские магистральные, импульсные, сбросные, продувочные, вводные, внутренние;
• постоянному рабочему давлению газа – низкого, среднего и высокого;
• местоположению относительно поверхности земли – подземные (под водой), надземные (над водой);
• типу перемещаемого газа – природного, попутного нефтяного, сжиженного углеводородного, искусственного;
• размещению в планировке населенных пунктов – наружные (на улице, во дворах), внутренние (внутри помещений);
• материалу труб – металлические (сталь, медь), неметаллические (полиэтилен, пластик).

Классификация по давлению газа

Классификация газопроводов по рабочему давлению является одной из наиболее востребованных. В зависимости от его уровня, системы передачи газа имеют отличия, которые необходимо учитывать при прокладке труб и подключении к газопроводу. Их принято разделять на трубопроводы высокого, среднего и низкого уровня.

Высокого давления (І класс)

Системы газопроводов, в которых давление находится в диапазоне от 0,6 МПа (6 кгс/см²) до 1,2 МПа (12 кгс/см²), а сжиженного углеводородного газа до 1,6 МПа (16 кгс/см²), нужно относить к конструкциям высокого давления.

Они применяются для транспортировки газа к газорегуляторным пунктам и далее в сети среднего и высокого давления II класса. Такие газопроводы являются основными ресурсами, которые питают крупные населенные пункты и города.

Обязательным условием монтажа сети, которая по классификации газопроводов имеет высокое давление, является ее закольцованность. Она должна иметь гидравлическое соединение с другой частью трубы. В месте совмещения необходимо наличие регуляторов и предохранительных устройств.

Высокого давления (ІІ класс)

К данным видам сетей относятся те, рабочее давление газа в которых включает предел от 0,3 до 0,6 МПа (3 – 6 кгс/см²). Они служат для передачи через ГРП питания в сети среднего и низкого давления. Напрямую газ через них может поставляться только для крупных государственных и коммерческих учреждений. Такие газопроводы составляют основу городской газовой сети.

Среднего давления

Сюда классификация газопроводов по давлению относит сети, промежуток максимального давления в которых составляет от 500 даПА (0,05 кгс/см²) до 0,3 МПа (3 кгс/см²). Такие системы служат для снабжения топливом городских распределительных сетей. Они выполнят ту же роль, что и газопроводы высокого давления II уровня. К трубопроводу присоединяются пользователи с необходимостью большого объема топлива, который невозможно перемещать в сетях классом ниже.

Низкого давления

В этой категории находятся газопроводы с максимальным диапазоном давления до 500 даПА (0,05 кгс/см²) включительно. Они необходимы для того, чтобы точечно питать отдельных пользователей газа. Сюда относятся дома, общественные здания, рестораны, котельные, торговые центры и многое другое.

Классификация по назначению

Важно сразу понимать направление использования газовых труб для классификации газопроводов по назначению. В зависимости от их способа их использования принято выделять следующие виды:

• магистральные, используемые для транспортировки газа на большие расстояния;
• газораспределительные, которые отвечают за подачу газа от ГРП станций в населенные пункты и другие объекты;
• газопроводы ввода представляют собой часть системы от места присоединения к газораспределительному элементу до отключающего устройства на вводе в здание;
• вводные, которые включают часть сети от отключающего устройства до внутреннего газопровода;
• внутренние отвечают за проведение топлива от вводного газопровода к конечному агрегату, использующему газ;
• импульсные, которые предназначены для передачи импульса давления газа из определенного места газопровода на измерительный прибор;
• продувочные устанавливаются для удаления воздуха или газа из участков газопровода.

Вид классификации газопровода по назначению выбирается исходя из технических условий его использования, объекта установки системы газопровода.

Классификация по способу прокладки

Система газоснабжения отвечает за бесперебойную подачу газа всем потребителям, для каждого из которых необходимо подобрать свой способ поставки топлива. Поэтому, кроме классификации газопроводов по назначению, принято разделение по способу прокладки на:

• Подземные. При данном методе прокладываются специальные траншеи в земле или используется оборудование для горизонтального бурения. Далее в подготовленные каналы закладываются трубы газопровода.
• Надземные. Такой способ предполагает расположение газопровода над поверхностью земли. Обычно он размещается на специальных опорах и должен быть хорошо защищен от механических воздействий, перепадов температуры и других природных факторов. Надежность надземных труб гораздо ниже, но стоимость укладки тоже меньше по сравнению с первым способом.

Также по варианту размещения принято разделять газопроводы на наружные и внутренние. Первый предполагает размещение труб на фасадах зданий или в уличном пространстве, второй размещение газовой системы непосредственно внутри помещений.

Требования к глубине заложения

Классификация газопроводов по назначению и другим параметрам важна для их выбора, грамотной установки и обслуживания. Но газификация любых объектов, от крупных городов, до частных домов – сложное мероприятие, которое сопряжено с определенной опасностью. Поэтому к проведению газопровода предъявляются различные требования, не только в части выбора вида и материала газопровода, но и в определении глубины закладывания труб:

• в местах, где имеется бетонное или асфальтовое покрытие и предусматривается движение автомобилей, глубина закладывания должна быть не менее 0,8 метра, при отсутствии покрытия – не менее 0,9 метра;
• для труб, переносящих сухой газ, минимальной длиной закладывания является 1, 2 метра;
• в зонах, где возможно только движение пешеходов, глубина закладывания может быть не менее 0,6 метра.

Газопроводы, в которых проходит влажный газ, должны укладываться ниже средней глубины промерзания грунта, для труб с сухим газом данное условие не является обязательным.
